河北冀力索具有限公司为您量身定做吊装带、柔性吊装带、扁平吊装带、钢板起重钳、拴紧器,特殊型号可支持定做,销售服务热线:18233358325

吊装带使用

您现在的位置:首页 > 吊装带使用 >

吊装带抗紫外整理剂用量实验分析

   大家都知道合成纤维吊装带轻便柔软,不损伤被吊物表面,具有耐腐耐紫外线高强等优良特性,其占有率在不断提高,广泛应用于室外、海上、码头等野外环境中。但是吊装带在室外作业时候饱受强烈紫外线光照侵蚀,吊装带容易老化、使用寿命减短。为了提高吊装带的使用寿命,就要赋予吊装带抗紫外线的性能,要对吊装带进行抗紫外线的整理。
    传统的吊装带工厂都会先染色后进行抗紫外整理,但是耗水量大,污水排放严重,不符合现在的环保理念,而先进工艺体现是染色和抗紫外线整理同步进行,这也正是体现吊装带生产厂家实力的体现。在这里河北冀力索具无私奉献把核心技术分享给大家,保证吊装带最大强度的情况下到底多少抗紫外线整理剂最为合适?下面实验得出结论。
    河北冀力索具实验所用到的材料与仪器:
    材料:涤纶吊装带,采用无梭编织机编织而成,宽度为16.3CM,厚度为2.8MM,吊装带断裂强度为206.1KN。
    整理抗紫外线试剂:抗紫外线整理剂SCJ-966,特柔粘合剂,拒水拒油整理剂。
    实验仪器:400MM吊装带染色机,紫外线分析仪,813型织物沾水度测定仪,色牢度摩擦仪,索具拉力测试机。
    实验过程:选择不变量拒水拒油整理剂60g/L,特柔粘合剂60g/L,改变抗紫外线整理剂SCJ-966用量,同浴组成复合整理工作液,常温下成微乳液,具有较好的相容性和稳定性,经过扎洪培工艺,(加入适量分散稳定剂,搅拌均匀)实现同浴一步步多功能整理和染色。

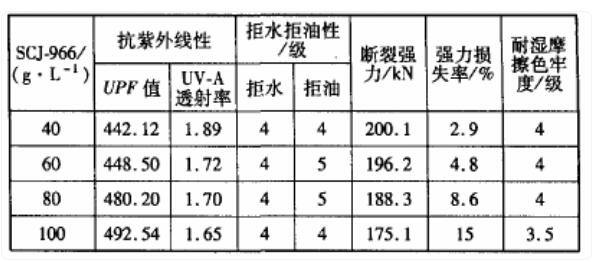

抗紫外线数据表1
数据表1
    实验结果:通过表1可知,随着抗紫外线整理剂用量的增加,吊装带的抗紫外线性能变化不打,都具有良好的抗紫外线性;对湿摩擦色牢度的影响较小,但是织带的断裂强力大幅降低。主要是因为抗紫外线整理剂用量的不断增加,苯并三唑整理剂中反应基于涤纶纤维结合,降低了涤纶纤维的强度。
    实验结论分析:通过实验表格综合比较,当抗紫外线整理剂SCJ-966用量为40g/L时,吊装带的抗紫外线性能拒水拒油性能,色牢度以及强度都符合要求,故选择抗紫外线整理剂SCJ-966用量为40g/L.

吊装带染色抗紫外线整理过程

相关产品
