吊装带起吊大型设备(冷箱)吊装方案

    吊装带具有高强度、柔软性能好,耐磨损等优点被运用到各种起重吊装作业中。某石化工程中在吊装大型设备(冷箱)中,起重吊装带一点也不逊色,平稳安全的完成了吊装。下面河北冀力索具小编就为大家精彩讲解一下大型设备冷箱吊装方案。

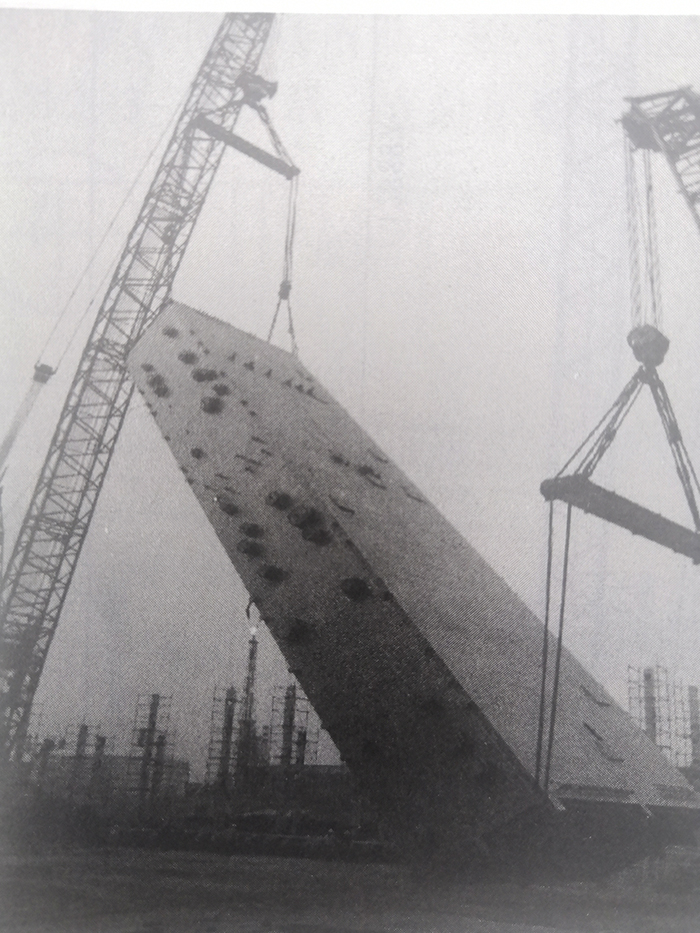

吊装带起吊大型设备(冷箱)吊装方案
    先对冷箱进一步了解。冷箱是空气分离装置的主要设备,是将空气分离装置的分馏塔、工艺管道和控制系统几种安装在一个箱型结构内,矩形外部框架起到支撑内部设备、管道、乙烯裂解装置的作用,在石化工程中最为常见。此矩形箱体长宽为6米,高度60米,重量为200吨左右。冷箱上吊耳的数量为顶部4个、下部4个。

    一般冷箱采用工程内整体制造、运输到现场整体吊装的施工建造模式完成,以达到减少现场施工周期,利于质量控制,降低高空作业,减少安装工人的劳动强度等优点。箱体内部有大量的管道和乙烯裂解装置,所以对于吊装平稳有着严格的要求。

    吊装分析:

    依照冷箱的结构特点,一般采用大型吊车、彩色吊装带进行吊装,以保证设备从水平状态到垂直状态的过程中平稳过度、变形小、减小架构内力和变形。

    冷箱吊装工艺:

    考虑到冷箱重量200吨,吊装机械采用200吨以上的起重吊车提升。冷箱上有8个吊耳,所以选用8根200吨圆形吊装带,安全系数选用国标6倍,涤纶材质。吊装采取“多吊点提升抬送法”吊装工艺。为了避免在吊装过程中冷箱摆动、失稳,吊装带需要搭配平衡梁一起做为牵引使用,平衡梁选用管板式,和支撑式2种方法进行吊装。在吊装过程中使冷箱从平卧状态到竖直状态索具受力均匀还需搭配平衡滑轮。

    吊装设备:

    2台200吨吊车、8根200吨圆形吊装带、2个平衡梁、4个平衡滑轮。

    其次进行试吊,试吊起吊高度为30cm~40cm及时停吊。检查起重吊装带是否稳定,吊点位置是否正确,确认无误后再缓慢起吊上升。

    之所以选用涤纶吊装带这种材质的吊装带,是因为这种材质吊装带,受力均匀,起吊平稳,安全性高,分量轻,柔性好,易弯曲,运用便当,合吊装大型设备一点也不含,糊霸气的很!
