室内小型提升机更换摩擦片的方法与步骤

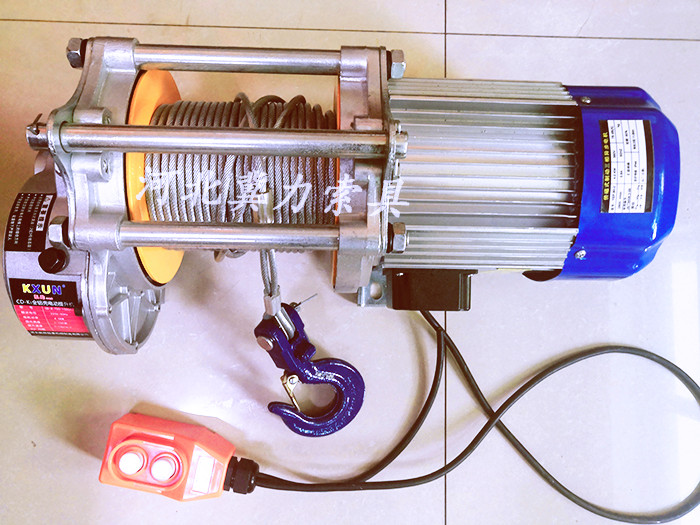

室内小型提升机是多功能提升机的一种，配套单柱吊运机支架可安装在阳台上进行室内吊装使用，需要把室外的重物吊进屋里，重物提升到一定的高度之后就需要制动，然后把重物移动到室内，制动是很费力的，制动的过程中摩擦环消耗非常大，当制动片摩擦到一定厚度之后就需要更换，如何更换？河北冀力索具多功能提升机厂家编辑给大家详细讲解一下步骤。

当电机制动轮上的摩擦片磨损以后，电动机转子轴向窜动加大（正常情况下转子的轴向窜动为1.5mm左右，整机出厂时已调整好。）这时需要进行更换。当制动片的后棉层磨损###3-4mm时需更换制动片。

步骤如下：

先拧下螺钉1；

卸下风扇兽板2；

再拧下紧螺母上的螺母上的螺钉3；

用适当的扳手把锁紧螺母4逆时针旋转1/2子到1转；

然后用手###端，使转子窜动；

目视窜动1.5mm左右；

如果窜动过大或过小，可把锁紧螺母作为小量调整###窜动适当，再把螺钉3拧到制动轮5的对应螺孔中，装好风扇盖板即可。

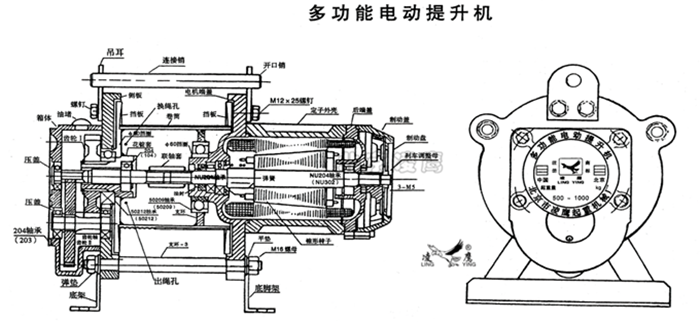

室内小型提升机图纸

以上就是室内小型提升机更换电机摩擦片的全部内容，希望对小伙伴们有所帮助。
