220V多功能提升机开关怎么接

220V多功能提升机和380V相比开关是有区别的,220V手柄开关有电容需要接线,380V没电容不用单独接线,插电源能直接用,这一点要搞明白。

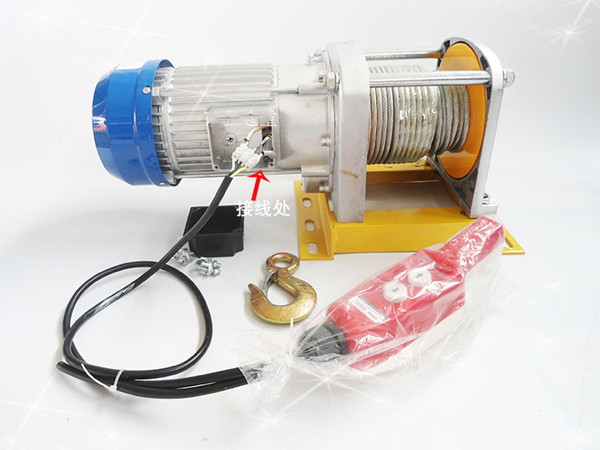

220V多功能提升机

没有电容的380V开关接线很简单就不在累述可参考『多功能电动提升机380V接线方法』。

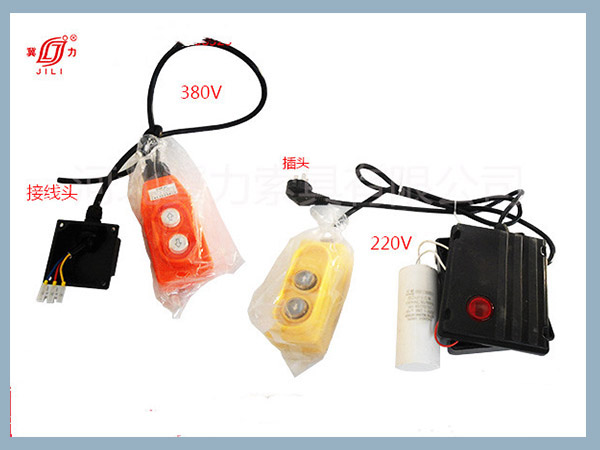

220V与380V手柄开关

这篇文章主要给大家讲解一下220V多功能提升机开关怎么接,且看下文分解。

1.电机线接到手柄开关线,要先知道电机上面的三根线名字,火线、零线、电容。

2.接线盒里面有三根线,白线、黑线、黄线。

3.手柄开关三个颜色线和电机三个颜色线是对应的,同颜色相接即可。

4.电容比较难一些。确保电机绕组端子都按图示排列,此时表侧副绕组Z1/Z2阻值应较大,主绕组U1/U2阻值其次、离心开关V1/V2阻值应为0Ω。然后按照下图接线。

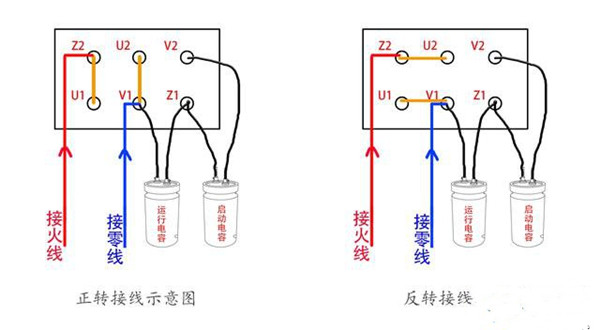

电容接线示意图

上图U1/U2为主绕组,Z1/Z2为副绕组,V1/V2为离心开关。

按照上面的方法接好开关线之后,插头接通电源多功能提升机就能正常运转了了。

河北冀力多功提升机厂家生产的多功能提升机在出厂的时候后就已经帮用户把开关线接好了,收到货之后可以直接差电源使用,无需在自己动手接线。可扫描下面二维码找到我们。
