矿用卷扬机

详细介绍

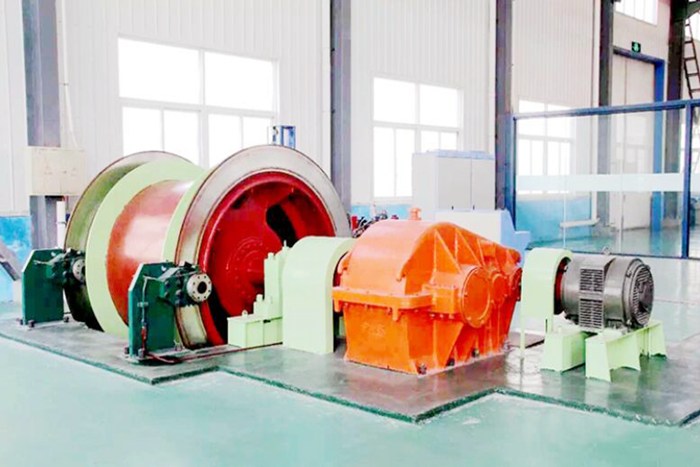

煤矿用卷扬机
卷扬机图片大全之矿用卷扬机

        矿用卷扬机新款矿用提升绞车主要是用在煤矿上起到提升作用,更加稳定可靠。现在矿井*普遍用的矿用绞车JTP、JTK、JTKB等绞车。

  JK系列矿井卷扬机主要用于煤矿、金属矿和非金属矿的立井或斜井提升下放人员、物料及设备。用钢丝绳带动容器(罐笼或箕斗)在井筒中升降,完成输送物料和人员的任务。矿井提升机提升量大,速度快。该系列提升机电机电控可以配制电阻调速和变频调速两种形式。

  工作原理

  单绳缠绕式矿井卷扬机是以电动机为动力源,通过减速器将动力传给缠绕钢丝绳的卷筒,实现容器的提升下放,通过电气传动实现调速,盘型制动器由液压和电气控制进行制动,通过位置指示系统实现容器的深度指示,通过各种传感器、测速发电机控制元件,组成安全保护系统。

  机械部分结构概述

  2、盘形制动器 制动器为油缸后置式的盘形制动器,制动力由盘形弹簧提供、液压控制。其结构紧凑,动作灵敏,安全可靠。制动器的制动力矩三倍*大静力矩设计。

  3、行星齿轮减速器 两级行星传动。该种减速器为硬齿面传动,具有结构紧凑,传动能力大,运行平稳,噪音小,寿命长等特点,并配有润滑站强力润滑。减速器的行星轮、太阳轮材质为20CrMnTi,经渗碳淬火处理和磨齿加工。高、低速轴均经过磨床加工及探伤检查,经淬火调质处理。输出转架为数控镗床镗孔,提高产件精度。减速机为坦克齿轮用钢。

  4、液压站 采用可调电气延时二级制动液压站,采用比例阀调节压力,配置两套电动机、泵及调压装置,一套运行,一套备用,以保证提升机可靠运行。液压元件均采用集成方式布置在油箱面板上面,便于检修维护。

  5、润滑站 润滑站供给行星齿轮减速器润滑油以保证行星减速器的正常运转。供油量为63升/分,可保证齿面充分润滑。润滑站设有冷却器并配置两套电动机和齿轮泵,一套运行,一套备用。

  6、深度指示器 为牌坊式深度指示器,具有指示提升容器在井筒中的位置,发送减速和过卷信号。

  配套电控

  卷扬机电控部分可选配普通电控、PLC电控或变频电控成套系统。根据要求提供动力制动。

  1、普通电控

  主要配置:定子屏、转子屏、继电器屏、动力制动屏、控制屏、金属电阻器

  工作原理:串电阻调速方法是在绕线式异步电动机的转子回路内接入金属电阻,用控制器逐步切除电阻的方法进行调速。

  优 点:一次性投入成本小,设备简单维修方便。

  缺 点:设备运营后资源浪费,调速性能差。

  2、PLC电控

  主要配置:电源换向柜、操作台、动力控制柜、转子控制柜、副PLC控制台、测速发电机、轴编码器等

  工作原理:采用双PLC控制,满足《煤矿安全规程》保护双线制要求,除完成绞车手动、半自动运行过程的逻辑操作外,还通过高速计数器模块接收轴编码器发出的脉冲信号,精密计算并显示罐笼(或矿车)所处位置及速度,并据此提供可靠的软减速点及过速、软过卷保护。

  优 点:系统安全可靠,设备体积小,安装、调试方便。

  3、变频电控

  主要配置:操作台、电源柜、电阻柜、变频器柜

  工作原理:变频调速方法是异步或同步电动机,利用改变定子频率的方法从而改变电机同步转速的方法实现调速。

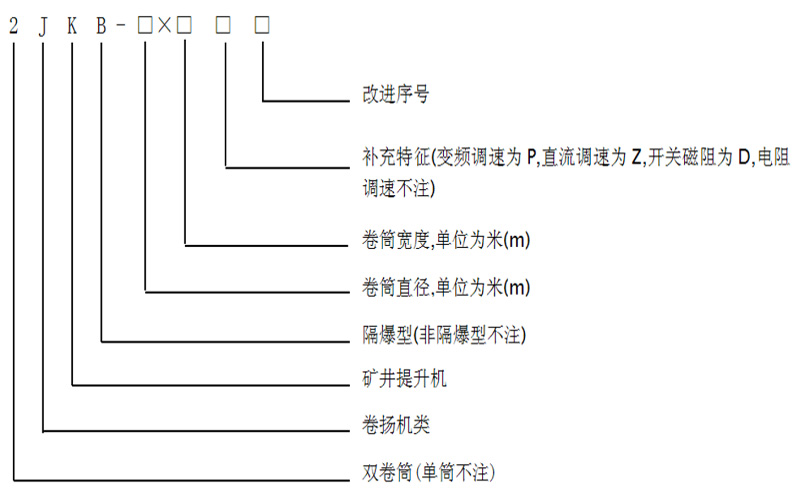

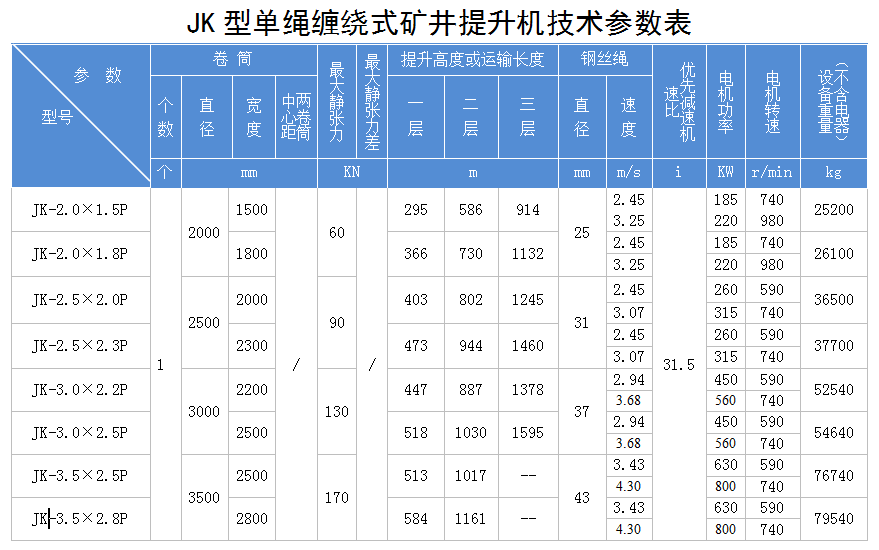

产品型号的表示方法:
卷扬机型号表示方法应符合MT/T 154.8-1996《煤矿机械产品型号编制方法》的规定。



一、钢丝绳安全系数符合下列规定:

1、专为升降人员时9倍;2、升降人员和物料(升降人员时9倍,混合提升时9倍,升降物料时7.5倍);3、专为升降物料6.5倍。

二、井上矿井提升机的滚筒直径与钢丝绳直径之比值不应小于80倍;井下矿井提升机的滚筒直径与钢丝绳直径之比值不应小于60倍。

三、卷筒上的钢丝绳缠绕层数应符合下列规定:

1、立井中升降人员或升降人员和物料的,1层;专为升降物料的,2层;

2、倾斜井巷中升降人员和物料的,2层;专为升降物料的,3层;3、建井期间升降人员和物料的,2层。

  优 点:无极调速、节能、电机性能好、工作稳定。
