电梯安装小型卷扬机吊装方案

保定徐水某新建小区需要安装20台井道电梯，电梯安装高度在48米，需要把要用的电梯配件设备轨道等物料运送到48米高的楼顶，使用卷扬机进行吊装。为确保安全，我公司河北冀力索具将根据现场具体情况，编辑此方案，客服不利因素，合理设计工艺，并分享给大家。

一、卷扬机安装要求：

（1）位置:

司机视线好、地势高出；

距离起吊出不小于15米。

司机仰视角不大于45°；

距离前面个导向滑轮不小于20倍的卷筒长度。

钢丝绳尽量不穿越道路。

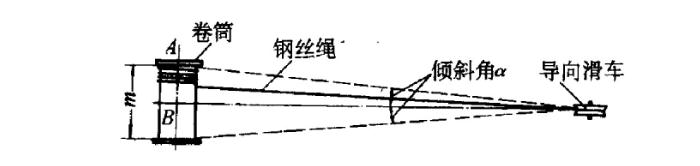

卷扬机与导向滑车距离示意图

钢丝绳从卷筒下方绕入，在卷筒上的存绳量不小于四圈。

固定：可采用以下几种固定方式

现场采用李庄锚固法。因装置东侧地面为洋灰地面，可在地面上砸桩拉固，砸桩深度1.5米，通过钢丝绳拉锁与卷扬机固定。

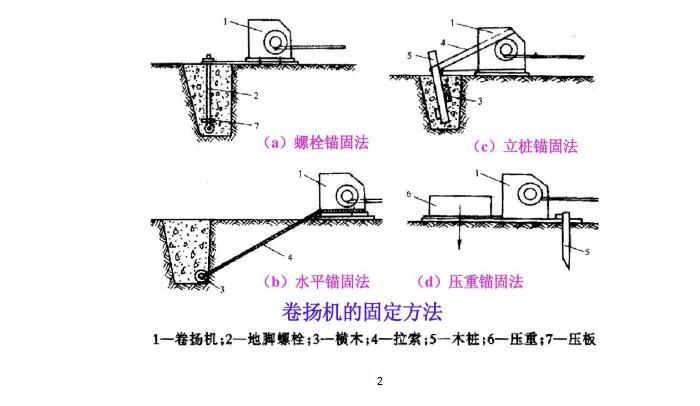

卷扬机固定4种方法

二、小型卷扬机参数以及性能核算

本次电梯吊装现场用小型卷扬机额定拉力：10KN，即提重为1吨。额定绳速：16米/分。单绳吊装。外形尺寸760×330×400；钢丝绳直径8mm；整机质量80KG；

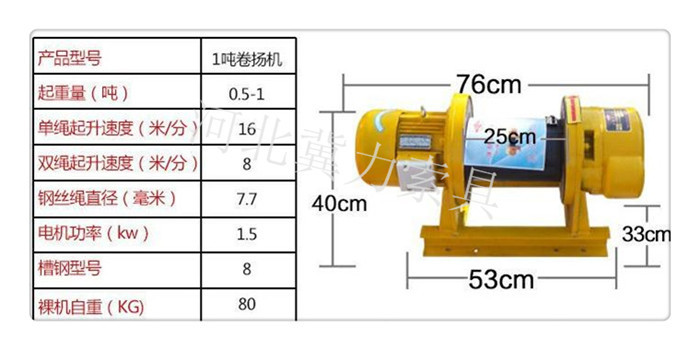

1吨卷扬机规格型号图

（2）现场到货各电梯零部件大超质量为250Kg，8个的钢丝绳承载完全没有问题。

（3）楼顶卷扬机固定支架厂家自带，已经进行受力核算，此处不进行重复计算。

（4）吊装物为电梯零部件，根据到货清单，到货零部件规格大为510mm×410mm×400mm，通过缆风绳###吊装物与绳索间的距离，所以不会撞绳。

（5）为防止钢丝绳脱落，需在吊臂顶端滑轮处增设行程限位器，即在轨道的端头安装一个固定的极限位置挡板，当钢丝绳运行到这个位置时，该限位器会压下限位开关，切断主控电路，变幅电机停车，达到限位作用。

三、小型卷扬机吊装电梯配件注意事项

1）操作人员必须熟悉卷扬机的性能、结构，有实际操作经验，并且定人定岗。

2）上、下工作人员联络信号采用对讲机，吊运施工器具应使用吊篮。 

3）建筑卷扬机的电器装置应由专业电工负责安装、修理和拆除，以及日常检查工作。 

4）卷扬机操作前，应先进行试车，地锚、制动、防护装置、电器线路、视线等确认安全后，方可操作。 

5）工作时，要有专人监控吊运情况，吊笼应平缓上升，若有摇摆、碰撞现象应立即停止吊运，立即检查吊装设备的安全情况，以及吊笼的平衡状态，无误后方可吊运。 

6）卷扬机运转时，动作应平稳均匀，起吊重物时应先缓慢吊起，当吊绳已拉紧时，严禁猛摇式突然起动加速，并应检查绳扣及物件的捆绑是否结实、牢靠。严禁超负荷使用卷扬机、不得将重物悬于半空，除了进出料楼层，其余楼层电梯井防护门应防护完善。 

7）卸货时，用工具打开电梯井道安全门，打开后及时用事先准备好的钢筋栏杆档在电梯井道口处，为卸货做好准备。当货物到达本楼层并超过二米时，用对讲机叫停，待货物停稳后用钢筋钩钩住货物用力朝回拉，在拉的过程中用对讲机指挥机房内的操作人员逐步下钩，在下的同时把钢筋栏杆逐步退出，货物放稳停好后方能卸货。卸货完后吊钩收起及时恢复钢筋栏杆，卸货人员必须使用安全带。

此次使小型卷扬机吊装电梯配件方案只是给大家展示了其中一小部分，更多方案详情下篇文章会为大家继续讲解，如果小伙伴们迫不及待需要查看完整方案，可以联系我们客户人员或者下方留言，厂家便会给您发一份详细吊装方案。
